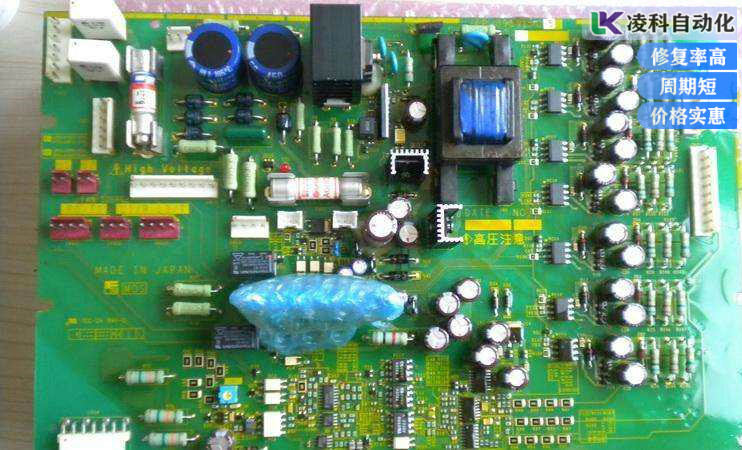

富士電路板多路輸出電源多種故障實例借鑒：近期維修了一臺富士的電路板這個電路板的電源故障是層出不窮，處理完一個接這又來一個。開始客戶反饋說這臺機器是輸入電壓過低，他們也沒多想將機器給別人家維修了，結果是非但沒有維修好反而是機器故障更加嚴重了，機器帶回來后疑似有兩個貼片元件損壞了。這是標準的得不償失的啊，客戶覺得我們凌科公司的價格較貴一些，但是我想說的是，貴是有道理的，我們維修機器從進公司到出公司全程的維修監控零件更加不會有什么問題，并且售后服務在全行業也是**的。這次客戶總算是意識到大公司維修的重要性了。

       富士電路板多路輸出電源多種故障的監測方法：首先的檢測是少不了檢測電壓的，電路板的輸出+21V、+12、-12、+5V,+3.3V多路電壓,按照客戶之前反映的輸出電壓低故障維修，拆開機器后發現內部確實是有兩個疑似SOT23封裝的貼片三極管拆壞了,看不到絲印標記。先分析被拆掉的元件可能是什么,試著尋找可以代換的元件。因?yàn)檫@個元件的缺失也不敢冒然的試機，這樣有可能造成別的故障。無論是什么故障首先是先將損壞的元件拆除掉，也是防止萬一的故障，之前同事維修過一臺施耐德的電路板當時只是一個芯片短路，也是因?yàn)闆]有及時的更換芯片而選擇了運行測試，誰知道這臺機器的芯片上有余留的電流這才導致故障蔓延到主板上造成了別的故障損失。

       富士電路板多路輸出電源多種故障的檢修總結：富士電路板是雙管正激式開關電源的兩個開關管,根據富士電路板走線跑圖,大致電路，推測拆走的元件是VT3、VT4所示的PNP型三極管,此三極管可使輸入低電平時Gs電壓迅速泄放,達到關斷場效應管VT1、VT2的目的。選擇手頭現有的PNP型三極管BC807焊接在拆掉的元件焊盤上,給此電源的電源管理芯片F(xiàn)AN4803單獨通18VDC電壓,示波器觀察VT1、VT2的GS之間波形正常給整個電源通以220VAC電壓,空載測試各路輸出,發現+24V輸出只有+16.6V+12V輸出只有+8.6V,-12V輸出只有-8.6V,+5V和3.3V輸出正常,懷疑電壓反饋的問題,試著調整的電位器,調整后輸出電壓有變化,但調到**位置時十12V輸出只能達到10V左右,而且當金屬螺絲刀調整電位器時,變壓器有嘶嘶聲,懷疑電位器內部損壞,更換此5k電位器,調整時變壓器不再有嘶嘶聲,而且可以使各路電壓正常。西門子電路板交用戶使用,反映正常，直到現在未出現過故障。
