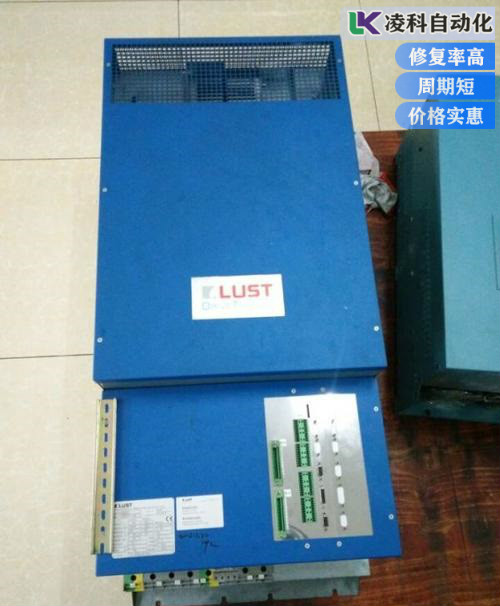

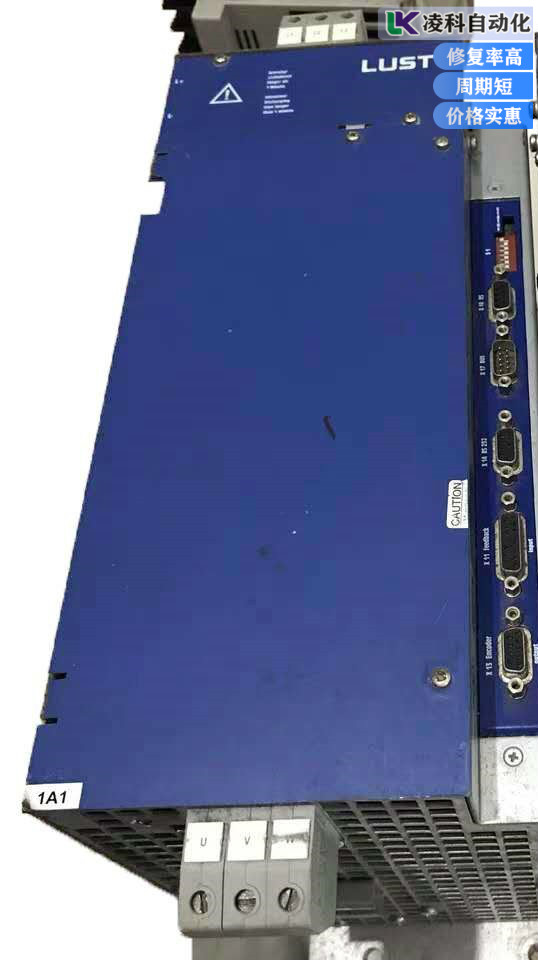

LUST伺服驅動器芯片故障實戰解密：近期維修到的一臺LUST伺服驅動器芯片故障，當是這個用戶試圖修改參數時,反映不能讀出參數交某專業維修公司數次維修也未能修好,送至我公司嘗試再次維修檢修:觀察驅動器板有一枚外接3.6V鋰電池,順電池正極電壓去向找到相應的芯片發現是通過一個二極管接到一個74HC00的電源端。LUST伺服驅動器整機未通電時,74HC00電源腳14也有3V以上電壓,通電后5V電壓加到14腳,二極管截止,電池不輸出電流給其他件,74HC00的與非邏輯輸出腳與板上RAM芯片的片選信號線相連,參數就存在這個1M芯片內,這個信號與參數能否讀寫相關。因?yàn)?4HC00的正常工作電壓可以低至2所以整機不通電時測74HC00的各輸入輸出腳電壓,應符合與非門邏輯。

       LUST伺服驅動器芯片故障的檢測與實際案例：LUST伺服驅動器芯片故障實際測量時有一個與非門不符合,本應輸出高電平,實測0.1V為低電位。之前在維修一臺SANYO驅動器是數控加工中心的驅動器與主機通信相連主機指示該驅動器有邏輯錯誤檢修:電路板邏輯錯誤報警,一般是指檢測到的數據超出規定范圍的其中某一種錯誤,總之是屬于數字電路范疇的故障。此類故障報警,視乎電路板故障的具體部位,指出的報警名稱會有所不同, 如果是驅動光耦PC923壞了,驅動器應該報過流過載之類的故障,而不會報邏輯錯誤,因此排除驅動光耦損壞的可能性。故障可能性集中在芯片SD1008和兩個HCPL0611相連接的系統里,板上包含兩組完全對稱的系統。我們循著板上線路檢查,分析發現SD1008是用于UVW三相其中兩相的電流測量的,電流通過串聯在回路中的MQ級大功率電阻,產生一個跟電流成正比的電壓降,此電壓送往芯片SD1008處理。

      LUST伺服驅動器芯片故障的總結維修：用熱風槍吹下，使用程序燒錄器的邏輯芯片測試功能,發現能夠通過測試,遂重新焊國板上復測電壓邏輯還是不對。檢查對應腳位的元件連接網絡,未發現短路,用洗板水清洗芯片及LUST伺服驅動器周邊部位電路板,確保不因腐蝕雜質引起漏電而導致邏輯錯誤,經過以上處理后復測發現芯片還是邏輯錯誤。無奈再將74HC00拆下,用萬用表測各腳對GND腳電阻,發現4個與非門的某一個門的對地電阻只有9k,而其他三個門對地電阻有數百千歐姆且致,說明74HC00內部有異常,更換新的74HC00芯片,復測邏輯完全正常。但參數已亂,找一樣機型的驅動器對照重新輸人參數，機器移交用戶試機,用戶可以讀出芯片參數,并且能夠正常的運行。
