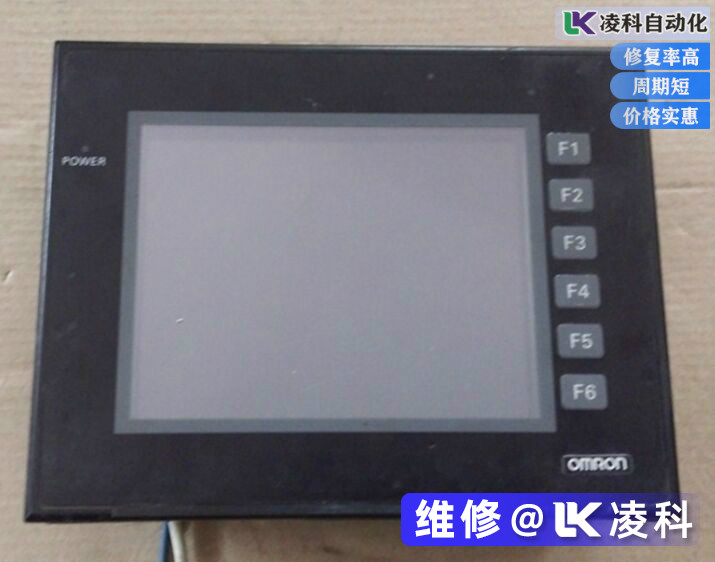

目前市面上常見的顯示屏系統，多為顯示觸摸屏系統，觸摸屏系統簡單來說，是一種集成了顯示設備和帶有觸摸控制功能的混合器件，觸摸屏系統的應用十分廣泛，像在傳統工業、服務業、軍事領域、交通物流運輸業業、省市級的政政府、以及家庭中的電視，人民所使用的智能手機家庭等都得大規模的比較廣泛的應用，可以說觸摸屏系統遍及生活中的各各種各個領域，同時，也因?yàn)橛|摸屏系統是人機對話的橋梁，很人接觸比較廣泛，而它本身是玻璃為主體架構的，比較脆弱，故障和破損率相對于其他器件也就比較高了，觸摸屏維修也因此成了一個行業。本文就將以歐姆龍觸摸屏為例，簡述歐姆龍觸摸屏維修中具體的維修模式和方法。



從歐姆龍觸摸屏維修架構原理上來看，歐姆龍觸摸屏系統由觸摸檢測部件和觸摸屏控制器組成；歐姆龍觸摸檢測部件安裝在顯示器屏幕前面，主要作用是用來檢測用戶觸摸位置，接受后送觸摸屏控制器；而觸摸屏控制器的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐標，再送給CPU，同時歐姆龍觸摸屏控制器就能接收CPU發來的命令并加以執行。

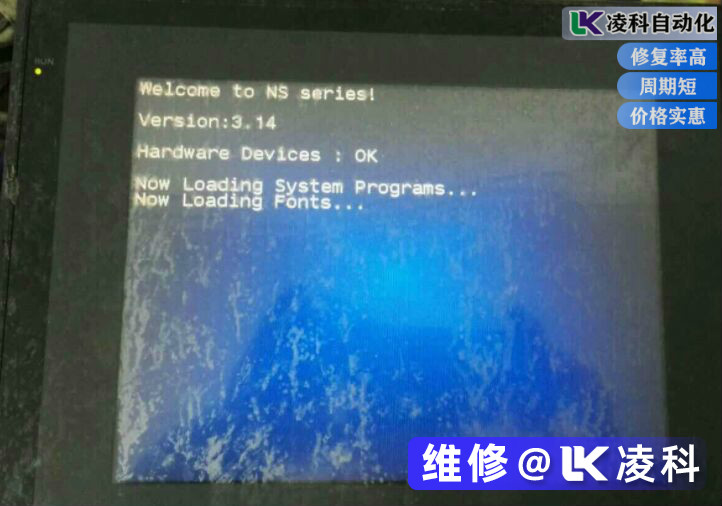

在歐姆龍觸摸屏維修中，具體的維修方法，一般需要從四個大方向入手：1.觸摸玻璃，這是和人手接觸多的地方，也是容易出問題的表面層，一般這類型的故障是由于用戶方人員比較粗魯動作引起的，也有由于運輸?shù)炔恍⌒脑斐?，結果一般都是破碎，偶爾也可能發生里邊電阻等器件斷裂，這種故障只有換觸摸玻璃了，因?yàn)楦鞣N廠家生產時候規范標準不**一樣，所以往往更換的時候存在“開模”這樣的過程，但一旦開好了模，那么歐姆龍觸摸屏維修是很簡單的事情了，就是更換了。2.顯示的液晶沒有顯示或者顯示不正常，這有同觸摸玻璃類似的外力因素造成的損壞，但不太多，這大多是由于液晶老化，在歐姆龍觸摸屏維修手冊中提到，這種問題一般是靠更換處理，同樣存在不同廠家不同規格液晶不一樣的問題，另外一種原因是液晶驅動損壞了造成的，這類問題就需要處理電路板了



電路板故障，這類問題是比較麻煩的，需要?dú)W姆龍觸摸屏維修人員掌握**的電路原理，有**的動手能力，同時還要有**的經驗，一般觸摸屏系統都是DSP等高度集成的芯片做控制核心，在對歐姆龍觸摸屏維修的時候需要對照芯片廠家提供的電路圖，一般是晶振、外圍IC等故障；4、觸摸不靈，一般是液晶顯示和玻璃對應的按鈕等位置偏移造成的，也有是觸摸玻璃老化造成，前者可以根據觸摸屏系統廠家提供的“校正點”功能重新校正就可以了，后者需要更換觸摸玻璃，也有一些是接觸不良造成的，清洗一下就可以解決問題；5、故障，下位機程序沒有設定對、觸摸屏系統地址沒有正確、口燒毀、線路短線或者沒有接對，接觸不良等都會造成故障。
