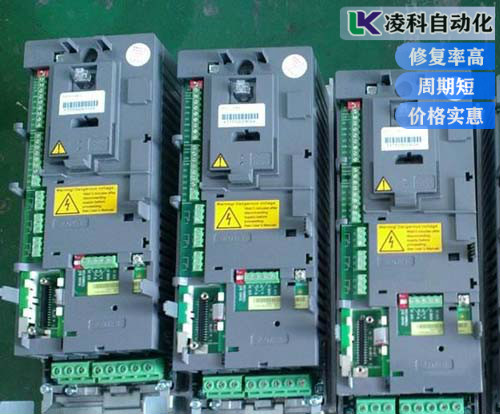

ABB變頻器電路板不工作故障實例分析：ABB變頻器的整個環路電流是通過R2的電流和通過R的電流之和，通過電流可以計算得到是4~20A這個電流是通過電流的千分之一,可以忽略不計,因而可以視作整個回路電流控制在之間理解的難點是運算放大器OP1的負反饋。ABB變頻器電路板不工作一般理解的負反饋是在運放的反相輸入滿和輸出端之間直接跨接電阻,其實真正的負反饋可以這樣理解:如果同相反相輸入端有增加電壓差的趨勢,而反饋使得電壓差趨于減小,那么這個反饋就是負反饋。電壓升高→OP1輸出電壓升高→VT1基極電流增加→電源正、VT1、R、R。、電源負組成的回路電流增加→B點電壓降低→流過R1、R2的電流增加→A點電壓降低,明顯這是一個負反饋過程是采用集成芯片XTR115/XTR116的二線制變送器電路,其工作原理與先前介紹的分立元件組成的完全相同,只是功耗更小,精度和非線性指標更優而已電偶信號采集電是一個多路熱電偶信號采集電路,一共有8路信號。

        電偶，電路對ABB變頻器電路板不工作的影響：ABB變頻器電路板不工作與每路熱電偶信號公共端接在一起,正端分別接在8路模擬開關4051的輸入端,引腳A、B、C是地址選擇信號,由CPU控制什么時候選擇某一路輸入,則輸出信號即是此路輸出信號。信號加到運的負端為放IC2A的同相輸入端,R14是電荷泄放電阻,防止雜散電容在運放第三腳積聚電壓引起信號延遲和誤差,R18是負反饋電阻,C2對高頻干擾相當于短路,在電路中也有負反饋?zhàn)骺梢詾V除高頻干擾?？梢杂?jì)算,此放大器對信號放大了25倍,放大后加至電位器RP3,ABB變頻器電位器將信號調整至合適的電平,經電壓跟隨器IC2B提高驅動能力輸出串聯由阻再送后級模數轉換器處理熱電偶信號采集電路。

        ABB變頻器電路板不工作檢測電壓故障：ABB變頻器電路板是一個多路熱電偶信號采集電路,一共有8路信號,ABB變頻器每路熱電偶信號的負端為公共端,接在一起,正端分別接在8路模擬開關4051的輸入端,引腳A、B、C是地址選擇信號,由CPU控制什么時候選擇某一路輸入,則輸出信號即是此路輸出信號。信號加到運放1C2A的同相輸入端,R1是電荷泄放電阻,防止雜散電容在運放第三腳積聚電壓引起信號延遲和誤差,R1是負反饋電阻,C2對高頻干擾相當于短路,在電路中也有負反饋?zhàn)饔?可以濾除高頻干擾。ABB變頻器放大器對信號放大了25倍,放大后加至電位器RP電位器將信號調整至合適的電平,經電壓跟隨器IC2B提高驅動能力輸出串聯電阻R12以后再送后級模數轉換器處理接口電路串行通信的每一個接口信號都是負邏輯關系,即邏輯“1”用-5~-15V表示,邏輯“0”用+5~+15V表示,而內部TTL電路卻是5V正邏輯,所以**使用轉換電路才可將兩者兼容。ABB變頻器在工控電路中常見的通信轉換電路,此類芯片通過內部的振蕩電路和外界電容組成所謂的電荷泵( charge pump)電路將芯片的電源增得到10V左右的電壓,并將10V電壓反轉變換得到-10V電壓,這臺ABB變頻器電路板不工作故障經過對電壓與電路的檢修后恢復了正常的運行，所以不要只是單單的看一個小小的電路板不工作需要檢測的內容可是很多，影響到的故障也是很多，在維修時**要全面的檢測。
