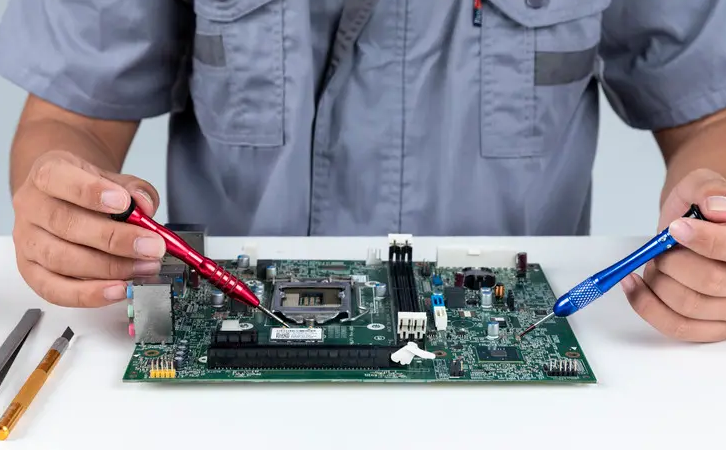

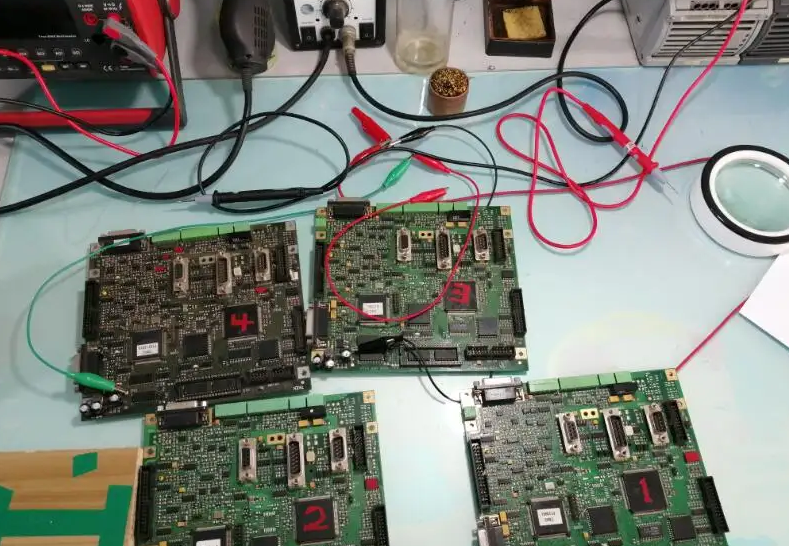

電路板維修主要是對一些電路板上的電路進行檢測并修理，檢測時需要確定到底是哪個電路出現了故障，如有損壞或者接觸不良情況，需要進行維修處理時應對元器件進行更換。

受損電路板電容器的故障特征及維修

電容器損壞引起的故障在電子設備中是最高的，尤其是電解電容器的損壞最為常見。

電容器損壞情況如下:1。容量變??；2.能力完全喪失；3.漏電；4.短路。

電容在電路中扮演不同的角色，導致不同的故障。

在工業控制電路板中，數字電路占絕大多數，電容多用作電源濾波器，用作信號耦合和振蕩電路的較少。

如果開關電源中使用的電解電容損壞，開關電源可能不會振動，沒有電壓輸出；或者輸出電壓濾波不好，電壓不穩導致電路邏輯混亂，說明機器工作好壞或者無法啟動。如果電容接在數字電路的正負極之間，故障表現同上。

這種表現在電腦主板上尤為明顯。很多電腦經過幾年的使用，有時候打不開，有時候能開。打開機箱，經常可以看到電解電容鼓包的現象。如果你去掉電容器，測量它的容量，它比實際值低得多。

電容器的壽命與環境溫度直接相關。環境溫度越高，電容器的壽命越短。這條規則不僅適用于電解電容器，也適用于其他電容器。所以在尋找故障電容時，要重點檢查靠近熱源的電容，比如靠近散熱片和大功率元器件的電容。它們越接近，損壞的可能性就越大。

我曾經修過一個X射線探傷儀的電源，用戶反映電源有煙冒出來。開箱后發現里面有一個1000uF/350V的大電容，流出了像油一樣的東西。拆開后，一個電容的容量只有幾十uF。還發現只有這個電容離整流橋的散熱片最近，其他離得遠的都完好無損，容量正常。另外還有陶瓷電容短路，也發現電容靠近發熱部分。因此，應注意維護和查找。

有的電容漏電嚴重，手指一碰甚至?xí)C手。這個電容器必須更換。

在排除故障的過程中，除了接觸不良的可能，大部分故障都是由于電容損壞引起的。所以遇到此類故障，可以重點檢查一下電容，更換電容往往會有驚喜(當然也要注意電容的質量，選擇好一點的品牌。

電阻損傷的特征及判別

經?？吹胶芏嘈率中揠娐返臅r候把電阻折騰上了，拆了焊了。其實修的多了。只要知道電阻的損壞特性，就不用大費周章了。

電阻是電氣設備中數量最多的元件，但并不是損壞率最高的元件。開路是最常見的電阻損壞方式，而增加電阻的很少，減小電阻的更少。常見的有碳膜電阻、金屬膜電阻、線繞電阻、安全電阻。

前兩種電阻應用廣泛，其損壞特點是:一是低阻(100ω以下)和高阻(100kΩ以上)損壞率高，中阻(如幾百歐姆到幾萬歐姆)很少損壞；第二，低阻電阻損壞時，常被燒黑，容易發現，而高阻損壞時，痕跡很少。

繞線電阻一般用于大電流限制，其阻值不大。圓柱形線繞電阻器燒壞后，有的會發黑或表面開裂，有的會不留痕跡。水泥電阻是線繞電阻的一種，燒壞了可能會斷，否則看不到痕跡。熔斷電阻燒壞，有的表面會炸掉一塊皮，有的則沒有痕跡，但絕不會被燒黑。根據以上特點，可以重點檢查電阻，快速找出損壞的電阻。

根據上面列舉的特點，我們可以先觀察電路板上的低阻電阻是否有燒壞的痕跡，然后根據大部分電阻開路或者損壞時電阻變大，高阻電阻容易損壞的特點，我們可以用萬用表直接測量電路板上高阻電阻兩端的電阻。如果測得的電阻大于標稱電阻，電阻肯定會損壞(需要注意的是，恒阻是表現出穩定性后再下結論，因為電路中有一個充放電的過程)。這樣電路板上的每一個電阻都測量一遍，就算誤殺一千個，也不會放過一個。

判斷運算放大器質量的方法

相當一部分電子維修人員很難判斷運放的好壞，不僅僅是因為他們的文化水平(我手下有很多本科生，不教他們也不會知道，教完也要很久才能明白。還有一個研究生是帶著導師專門研究變頻控制的，即便如此！)，想在這里和大家探討一下，希望對你有所幫助。

理想運算放大器具有“虛短”和“虛斷”的特性，這對分析線性運算放大器電路非常有用。為了確保線性操作，運算放大器必須在閉環(負反饋)中工作。沒有負反饋，開環放大下的運算放大器就成了比較器。如果要判斷一個器件的好壞，首先要區分這個器件在電路中是用作放大器還是比較器。

從圖中可以看出，無論什么型號的放大器，都有一個反饋電阻Rf，所以我們可以在維修時從電路上檢查這個反饋電阻，用萬用表檢查輸出端和反輸入端之間的電阻。如果它太大，比如超過幾mω，我們大概可以確定該器件被用作比較器。如果電阻小于0 ω到幾十kω，檢查輸出端和反向輸入端之間是否有電阻連接，如果有，一定是作為放大器使用。

根據虛擬短路放大器的原理，也就是說，如果這個運算放大器正常工作，其同相輸入端和反相輸入端的端電壓必須相等，即使有差異，也是mv級。當然，在一些高輸入阻抗的電路中，萬用表的內阻會對電壓測試有一點影響，但一般不會超過0.2V，如果有超過0.5V的差值，放大器肯定會壞！(我使用FLUKE179萬用表)

如果器件用作比較器，則允許同相輸入端和反相輸入端不相等，如果反相電壓>反相電壓，則輸出電壓接近正的最大值；同向電壓

萬用表SMT元件測試技巧

有些貼片元器件很小，用普通萬用表探針測試維修不方便。一是容易造成短路，二是涂有絕緣涂層的電路板不方便接觸元件引腳的金屬部分。這里有一個簡單的方法，會給檢測帶來很多方便。

取兩根最小尺寸的縫衣針，對著萬用表筆(深工控維修技術一欄)按壓，然后在多股電纜中取一根細銅線，用細銅線將唱針和縫衣針綁在一起，然后焊接在一起。這樣在用針尖很小的探針測量那些SMT元器件的時候，就不會有短路的危險，針尖可以刺破絕緣涂層，擊中關鍵部位，就不用再費心刮那些膜了。

電路板公共電源短路故障的維修方法

在電路板維修中，如果遇到公共電源短路故障，往往是個大問題，因為很多設備共用同一個電源，每一個使用這個電源的設備都有短路的嫌疑。如果電路板上的元件不多，你可以通過“鋤地”最終找到短路點。成分太多的話，能不能鋤地就看運氣了。這里推薦一種更有效的方法，可以事半功倍，往往能很快找到故障點。

需要有一個電壓電流可調的電源，電壓0-30V，電流0-3A。這個電源不貴，300元左右。把開路電壓調整到器件的電源電壓水平，先把電流調整到最小，把這個電壓加到電路的電源電壓點，比如74系列芯片的5V和0V端。根據短路的程度，慢慢增加電流，并用手觸摸設備。當你觸摸一個有明顯發熱的器件時，這往往是一個損壞的部件，可以取下來做進一步的測量和確認。當然，工作時電壓不能超過器件的工作電壓，更不能反接，否則會燒壞其他好的器件。

小橡皮解決大問題。

工業上用的板越來越多，很多板都是金手指插插槽的。由于工業環境惡劣，多塵、潮濕、有腐蝕性氣體的環境，很容易使板卡接觸不良。很多朋友可能通過更換板卡解決了問題，但是買板卡的成本是非?？捎^的，尤其是一些進口設備。其實你不妨用橡皮擦把金手指擦幾下，把金手指上的污垢清理干凈，再來一次。說不定就解決問題了！該方法簡單實用。

時好時壞電氣故障分析

從概率上來說，各種好的壞的電氣故障大概包括以下幾種情況:

1.接觸不良

板與槽接觸不良，內部斷線時，連接時間受阻，線插頭與接線端子接觸不良，元器件虛焊等都屬于此類；

2.信號受到干擾

對于數字電路來說，只有在特定條件下才會出現故障。有可能干擾太大真的會影響控制系統，讓它出錯。還有個別元器件參數或電路板整體性能參數的變化，使抗干擾能力趨于臨界點，導致故障。

3.組件的熱穩定性差

從大量維修實踐來看，第一電解電容熱穩定性差，其次是其他電容、三極管、二極管、ic、電阻等。

4.電路板上有濕氣和灰塵。

并且電阻值會在熱脹冷縮的過程中發生變化，這個電阻值會與其他元件產生并聯效應，當這種效應強烈時會改變電路參數，導致故障；

5.軟件也是考慮因素之一。

電路中很多參數是通過軟件調整的，有些參數的裕度太低，在臨界范圍內。當機器運行狀況符合軟件確定的故障原因時，就會出現報警。
