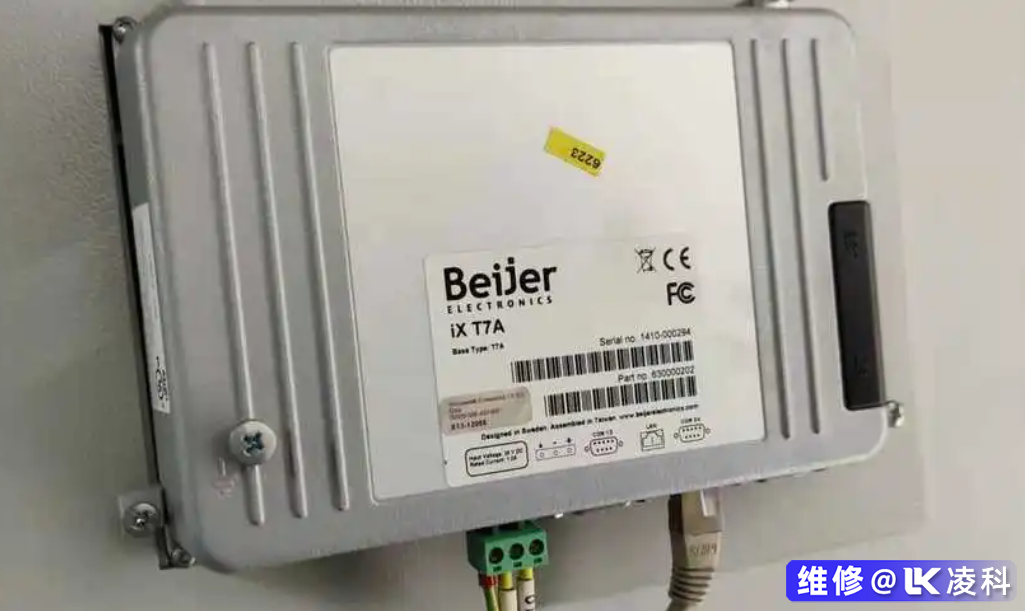

近期我工廠的一臺北爾HMI觸摸屏開機后能正常顯示屏幕的內容，但是運行一會時間后屏幕便會出現一閃一閃的花屏現象，這是什么奇怪的故障呢，開始以為是HMI的高壓部分不穩定造成的。

后面我們檢測了HMI的接口線路電壓，沒有任何的異常存在啊，電壓是正常的，難道是高壓板的故障，電工拆機后將高壓板拆下后更換新的上去，機器故障依然是如此的。維修難得的就是尋找故障了，故障找不準也是很難維修出結果，高壓板替換沒用這時我們懷疑可能會是機器內部其他配件的損壞導致的。

北爾HMI一閃一閃花屏故障的分析

當時我們在拆機維修時，剛好遇到凌坤公司的工程師來送維修好的一臺伺服器，于是請教了一下這臺HMI機器，當時維修工程師給出的建議是可以將這臺北爾HMI的故障一分為二：一是屏幕閃爍故障，二是花屏故障， 根據對HMI的了解屏幕出現一閃一閃的故障首先是電壓的問題，高壓或是低電壓都是有可能出現閃屏的，而花屏故障有些不一樣的地方是可能會是因?yàn)榉瓷錀l紋，主屏幕的損壞，也會與電源板的損壞有關系，電源板上常見的是電容鼓泡的問題，所以在檢測時可以多注意此處的檢查，因此對待兩種故障在檢測時會有的區別。

北爾HMI一閃一閃花屏故障的維修過程

對于這臺北爾HMI的電壓電源問題電工在初便做出了檢測，并沒有檢測出有什么電壓問題，因此我們將問題轉移到了屏的內部配件上來，步是先對板子上的電容做了檢測，看是否有漏電，損壞，第二是高壓燈管是否存在接觸不良或是損壞，先將這兩個故障點排除相信可以解決一部分的故障了。經過檢修后發現主電源板上的電容有一塊損壞了，更換電容后先是迫不及待的通電測試一下看，花屏的故障是解決了，但是屏幕上明顯還是有一閃一閃的故障存在的。

這個北爾HMI屏幕一閃一閃的出現除了電壓的故障外實在是想不到要檢測哪里了，而維修工程師則認為可以通過用示波器檢測一下HMI的輸入電壓，一般我們是用萬用儀來檢測的，這個只能實現短暫的檢測，而電壓不穩定這種故障不會在短時間內跳出，也可以通過讀取參數來觀察，不過這個要有的編程功底才能看的懂，還是用示波器來檢測較好實現。經過檢測輸入電壓問題確實是存在與電壓上，經過檢修輸入電壓后這臺北爾HMI一閃一閃的屏幕故障消失了，HMI恢復了正常的運行。
