鍵盤面板LCD顯示:加、減、恒速時過電流。
對于短時間大電流的OC報警，一般情況下是驅動板的電流檢測回路出了問題，模塊也可能已受到?jīng)_擊(損壞)，有可能復位后繼續出現故障，產生的原因基本是以下幾種情況:電機電纜過長、電纜選型臨界造成的輸出漏電流過大或輸出電纜接頭松動和電纜受損造成的負載電流升高時產生的電弧效應。
小容量(7.5G11以下)變頻器的24V風扇電源短路時也會造成OC3報警，此時主板上的24V風扇電源會損壞，主板其它功能正常。若出現“1、OC2”報警且不能復位或一上電就顯示“OC3”報警，則可能是主板出了問題若一按RUN鍵就顯示“OC3”報警，則是驅動板壞了。
(2)施耐德變頻器OLU報警
鍵盤面板LCD顯示:變頻器過負載。
當G/P9系列變頻器出現此報警時可通過三種方法解決:首先修改一下“轉矩提升”、“加減速時間”和“節能運行”的參數設置其次用卡表測量變頻器的輸出是否真正過大用示波器觀察主板左上角檢測點的輸出來判斷主板是否已經損壞。字串1
(3)施耐德變頻器OU1報警
鍵盤面板LCD顯示:加速時過電壓。
當通用變頻器出現“OU”報警時，首先應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，同時針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表測量一下中間直流環節電壓，若測量儀表顯示電壓與操作面板LCD顯示電壓不同，則主板的檢測電路有故障，需更換主板。當直流母線電壓高于780VDC時，變頻器做OU報警當?shù)陀?50VDC時，變頻器做欠壓LU報警。
(4)LU報警
鍵盤面板LCD顯示:欠電壓。
如果設備經常“LU欠電壓”報警，則可考慮將變頻器的參數初始化(H03設成1后確認)，然后提高變頻器的載波頻率(參數F26)。若E9設備LU欠電壓報警且不能復位，則是(電源)驅動板出了問題。
(5)EF報警
鍵盤面板LCD顯示:對地短路故障。
G/P9系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。
(6)Er1報警
鍵盤面板LCD顯示:存貯器異常。
關于G/P9系列變頻器“ER1不復位”故障的處理:去掉FWD—CD短路片，上電、一直按住RESET鍵下電，知道LED電源指示燈熄滅再松手然后再重新上電，看看“ER1不復位”故障是否解除，若通過這種方法也不能解除，則說明內部碼已丟失，只能換主板了。
(7)施耐德變頻器Er7報警
鍵盤面板LCD顯示:自整定不良。
G/P11系列變頻器出現此故障報警時，一般是充電電阻損壞(小容量變頻器)。另外就是檢查內部接觸器是否吸合(大容量變頻器，30G11以上且當變頻器帶載輸出時才會報警)、接觸器的輔助
觸點是否接觸良好若內部接觸器不吸合可首先檢查驅動板上的1A保險管是否損壞。也可能是驅動板出了問題—可檢查送給主板的兩芯信號是否正常。
(8)施耐德變頻器Er2報警
鍵盤面板LCD顯示:面板通信異常。
11kW以上的變頻器當24V風扇電源短路時會出現此報警(主板問題)。對于E9系列機器，一般是顯示面板的DTG元件損壞，該元件損壞時會連帶造成主板損壞，表現為更換顯示面板后上電運行時立即OC報警。而對于G/P9機器一上電就顯示“ER2”報警，則是驅動板上的電容失效了。
(9)OH1過熱報警
鍵盤面板LCD顯示:散熱片過熱。
OH1和OH3實質為同一信號，是CPU隨機檢測的，OH1(檢測底板部位)與OH3(檢測主板部位)模擬信號串聯在一起后再送給CPU，而CPU隨機報其中任一故障。出現“OH1”報警時，首先應檢查環境溫度是否過高，冷卻風扇是否工作正常，其次是檢查散熱片是否堵塞(食品加工和紡織場合會出現此類報警)。若在恒壓供水場合且采用模擬量給定時，一般在使用800Ω電位器時容易出現此故障給定電位器的容量不能過小，不能小于1kΩ;電位器的活動端接錯也會出現此報警。若大容量變頻器(30G11以上)的220V風扇不轉時，肯定會出現過熱報警，此時可檢查電源板上的保險管FUS2(600V，2A)是否損壞。
當出現“OH3”報警時，一般是驅動板上的小電容因過熱失效，失效的結果(癥狀)是變頻器的三相輸出不平衡。因此，當變頻器出現“OH1”或“OH3”時，可首先上電檢查變頻器的三相輸出是否平衡。
對于OH過熱報警，主板或電子熱計出現故障的可能性也存在。G/P11系列變頻器電子熱計為模擬信號，G/P9系列變頻器電子熱計為開關信號。

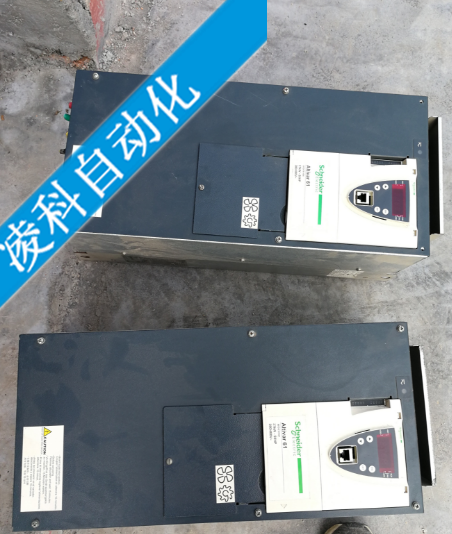

Schneider變頻器維修ATV61系列有以下型號：
ATV61H075N、ATV61H075N4Z、ATV61HU15N4、ATV61HU15N4Z ATV61HU22N4、ATV61HU22N4Z、
ATV61HU30N4、ATV61HU30N4Z ATV61HU40N4、ATV61HU40N4Z、ATV61HU55N4、ATV61HU55N4Z
ATV61HU75N4、ATV61HU75N4Z、ATV61HD11N4、ATV61HD11N4Z ATV61HD15N4、ATV61HD15N4Z、
ATV61HD18N4、ATV61HD18N4Z ATV61HD22N4、ATV61HD22N4Z、ATV61HD30N4、ATV61HD30N4Z
ATV61HD37N4、ATV61HD37N4Z、ATV61HD45N4、ATV61HD45N4Z ATV61HD55N4、ATV61HD55N4Z、
ATV61HD75N4、ATV61HD75N4Z ATV61HD90N4、ATV61HD90N4D、ATV61HC11N4、ATV61HC11N4D
ATV61HC13N4、ATV61HC13N4D、ATV61HC16N4、ATV61HC16N4D ATV61HC22N4、ATV61HC22N4D、
ATV61HC25N4、ATV61HC25N4D ATV61H075M3、ATV61H075M3Z、ATV61HU15M3、ATV61HU15M3Z
ATV61HU22M3、ATV61HU22M3Z、ATV61HU30M3、ATV61HU30M3Z ATV61HU40M3、ATV61HU40M3Z、
ATV61HU55M3、ATV61HU55M3Z ATV61HU75M3、ATV61HU75M3Z、ATV61HD11M3X、ATV61HD11M3XZ
ATV61HD15M3X、ATV61HD15M3XZ、ATV61HD18M3X、ATV61HD18M3XZ ATV61HD22M3X、
ATV61HD22M3XZ、ATV61HD30M3X、ATV61HD30M3XZ ATV61HD37M3X、ATV61HD37M3XZ、
ATV61HD45M3X、ATV61HD45M3XZ ATV61HD55M3X、ATV61HD55M3XD、ATV61HD75M3X、
ATV61HD75M3XD ATV61HD90M3X、ATV61HD90M3XD、ATV61H075M3S337、ATV61HU15M3S337
ATV61HU22M3S337、ATV61HU30M3S337、ATV61HU40M3S337、ATV61HU55M3S337
ATV61HU75M3S337、ATV61HD11M3X337、ATV61HD15M3X337、ATV61HD18M3X337
ATV61HD22M3X337、ATV61HD30M3X337、ATV61HD37M3X337、ATV61HD45M3X337
ATV61H075N4S337、ATV61HU15N4S337、ATV61HU22N4S337、ATV61HU30N4S337
ATV61HU40N4S337、ATV61HU55N4S337、ATV61HU75N4S337、ATV61HD11N4S337
ATV61HD15N4S337、ATV61HD18N4S337、ATV61HD22N4S337、ATV61HD30N4S337
ATV61HD37N4S337、ATV61HD45N4S337、ATV61HD55N4S337、ATV61HD75N4S337
維修特色：免費檢查、先核維修價，經用戶認可再進行維修；24小時接修服務，快速反應測試，維修企業化運作，給客戶提供持續的保障；速度快、價格優、質量保證，可提供上門服務；備件充足、交貨迅
速，所有產品都上電帶負載試驗。
我公司專業維修變頻器：不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行等故障；
本公司以真誠之心為客戶所想，急客戶之所急，全心全意服務每一單業務，擁有經驗豐富的維修工程師，憑著高科技和先進的測試維修設備,良好的服務保障在消費者心目中豎立了良好的企業形象。公司已經先后為眾多企業修復了各種不同的電路板和控制板，為多家單位解決了生產線上的技術難題，節約了寶貴的時間節省了大量的資金。我們本著“精益求精”的宗旨，努力提高維修技術，擴展測試手段，豐富維修經驗，更新測試設備。 我們的維修具有修復率高、價格合理周期短、無需電路圖等優點，并已為多家企業修復了不同類型的電路板控制器。如果您有任何需要維修的設備上的控制器。隨時可以聯系本公司人員。
